金属顕微鏡による定量分析は、材料科学と冶金学の重要な側面です。これにより、さまざまな微細構造特徴の正確な検査と測定が可能になり、金属や合金の特性や性能についての貴重な洞察が得られます。金属顕微鏡の大手サプライヤーとして、当社はこれらの分析方法の重要性を理解しており、正確な定量分析を容易にする高品質の機器を提供することに尽力しています。
1. 粒径測定のための画像解析
金属顕微鏡を使用した最も一般的な定量分析方法の 1 つは粒度測定です。金属の粒径は、強度、延性、靭性などの機械的特性に大きく影響します。金属顕微鏡と組み合わせた画像解析ソフトウェアを使用すると、粒子サイズを正確に決定できます。
まず、研磨およびエッチングされた金属サンプルを準備します。エッチングプロセスにより粒界が明らかになり、顕微鏡で見えるようになります。サンプルを下に置くと、金属顕微鏡、高解像度の画像がキャプチャされます。画像解析ソフトウェアはアルゴリズムを使用して個々の粒子を識別し、測定します。
ASTM (米国材料試験協会) 粒子サイズ番号法など、粒子サイズを測定するための標準的な方法がいくつかあります。ソフトウェアは、単位面積あたりの粒子の数を数えたり、平均粒子直径を測定したりできます。このデータは、最終製品が要求仕様を満たしていることを確認するのに役立つため、金属製造プロセスの品質管理に不可欠です。
2. 位相解析
相分析も重要な定量分析方法です。金属や合金は多くの場合、それぞれが異なる結晶構造と組成を持つ複数の相で構成されます。これらの相の相対的な量と分布は、材料の特性に大きな影響を与える可能性があります。
金属顕微鏡を使用すると、色、コントラスト、形態などの光学特性に基づいてさまざまな相を区別することができます。たとえば、鋼中のフェライトとパーライトは、顕微鏡で見ると異なる外観を示します。画像解析技術を使用することにより、各相の面積割合を決定できます。

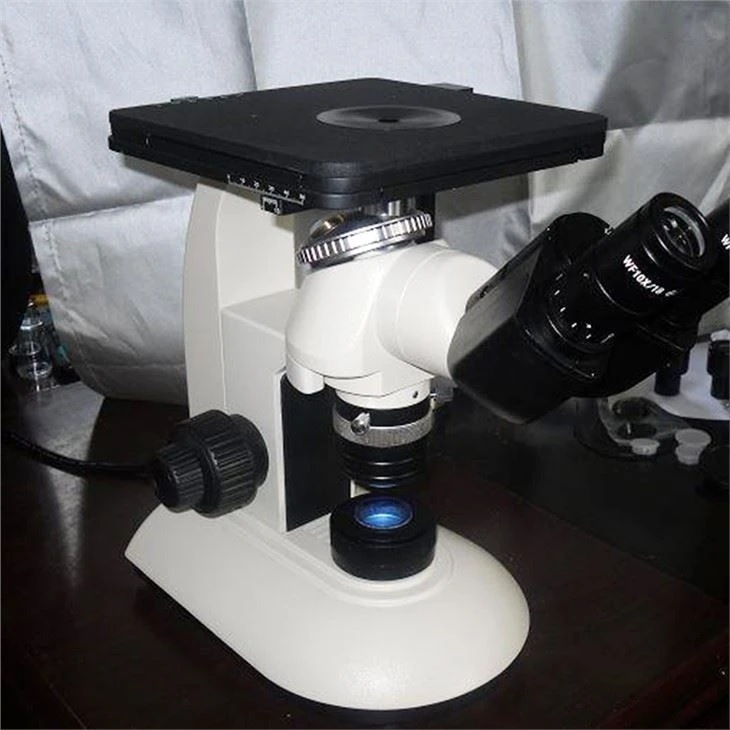

弊社のような高度な金属顕微鏡倒立金属顕微鏡、段階の詳細な画像をキャプチャできる高感度カメラと高度な画像システムが装備されています。ソフトウェアはこれらの画像を分析して、各相の体積分率を計算します。この情報は、熱処理プロセスと金属の全体的な性能を理解するのに役立ちます。
3. 包有物分析
介在物は、金属や合金に存在する非金属粒子です。これらは、材料の機械的特性、耐食性、疲労寿命に悪影響を与える可能性があります。品質管理には金属顕微鏡を用いた介在物の定量分析が重要です。
顕微鏡は、サイズ、形状、組成に基づいて、さまざまな種類の介在物を識別および分類するために使用されます。画像解析ソフトウェアを使用して、介在物のサイズ分布や数密度を測定できます。このデータは、金属の清浄度を評価し、介在物含有量が許容範囲内であるかどうかを判断するのに役立ちます。
場合によっては、エネルギー分散型 X 線分光法 (EDS) を金属顕微鏡と組み合わせて、介在物の化学組成を分析することができます。これにより、介在物とそれらが材料の性能に及ぼす潜在的な影響について、より包括的な理解が得られます。
4. 硬さ試験
硬さ試験は厳密には顕微鏡による分析方法ではありませんが、金属顕微鏡を硬さ試験機と組み合わせて使用すると、より正確な結果が得られます。硬度は金属の強度と耐摩耗性に関係するため、金属の重要な特性です。
金属サンプルの硬さ試験を行った後、硬さ試験機によって残されたくぼみを金属顕微鏡で検査できます。顕微鏡を使用すると、くぼみのサイズを正確に測定でき、それを使用して硬度値を計算できます。この方法は、材料の表面に小さなくぼみを作る微小硬度試験に特に役立ちます。
金属顕微鏡を使用してくぼみのサイズを正確に測定できるため、硬さ試験結果の信頼性が保証されます。また、材料内の硬度の変化を分析することもできます。これは、熱処理や微細構造が硬度に及ぼす影響を理解するために重要です。
5. 鋳造金属の気孔率測定
鋳造金属では、気孔率が最終製品の機械的特性と品質に大きな影響を与える可能性があります。金属顕微鏡を使用した気孔率の定量分析は、鋳造プロセスを評価する効果的な方法です。
鋳造金属の研磨された断面を顕微鏡で検査します。毛穴は画像内で暗い領域として表示されます。画像解析ソフトウェアを使用して、細孔のサイズ、形状、分布を測定できます。多孔度レベルは通常、材料内の細孔の体積分率として表されます。
鋳造プロセス中に気孔率レベルを監視することで、メーカーは鋳造品の品質を向上させるために調整を行うことができます。たとえば、気孔率解析の結果に基づいて、注入温度、金型設計、または合金組成の変更を行うことができます。
定量分析における高品質金属顕微鏡の役割
正確な定量分析は、使用する金属顕微鏡の品質に依存します。当社では、お客様の多様なニーズにお応えできるよう設計された金属顕微鏡を幅広く取り揃えております。
当社の顕微鏡には、微細構造の鮮明で詳細な画像を提供する高解像度レンズと高度なイメージング システムが装備されています。当社の顕微鏡で使用されるカメラは高感度かつ低ノイズレベルを備えており、取得された画像が最高品質であることが保証されます。
さらに、当社の顕微鏡はさまざまな画像解析ソフトウェアと互換性があります。このソフトウェアは、定量分析を実行するための使いやすいインターフェイスと、幅広い測定および分析ツールを提供します。これにより、お客様はサンプルから正確で信頼できるデータを簡単に取得できるようになります。
結論
金属顕微鏡を使用した定量分析は、材料科学と冶金学の強力なツールです。粒径測定、相分析、介在物分析、硬度試験、気孔率測定などの上記の方法は、金属および合金の微細構造と特性に関する貴重な情報を提供します。
金属顕微鏡の大手サプライヤーとして、当社はお客様にクラス最高の機器とサポートを提供することに専念しています。当社の顕微鏡は、正確かつ効率的な定量分析を容易にするように設計されており、お客様の製品とプロセスの品質向上に役立ちます。
弊社の金属顕微鏡についてさらに詳しく知りたい場合、または定量分析方法についてご質問がある場合は、詳細な話し合いのためにお問い合わせいただくことをお勧めします。当社の専門家チームは、お客様の特定のニーズに適したソリューションを見つけるお手伝いをいたします。
参考文献
- ヴァンダー・ヴォート、GF (1984)。金属組織学: 原則と実践。マグロウ - ヒル。
- カリスター WD、レスウィッシュ DG (2017)。材料科学と工学: 入門。ワイリー。
- ASTM E112 - 13. 平均粒径を決定するための標準試験方法。
